Цилиндр сцепления – важная деталь системы сцепления, отвечающая за передачу крутящего момента от двигателя к коробке передач. Одним из наиболее распространенных автомобилей, которые оснащены рабочим цилиндром сцепления, является ГАЗ 3307. Учитывая его значительное использование в коммерческом секторе, знание схемы, принципа работы и особенностей цилиндра сцепления ГАЗ 3307 является актуальной темой для автомехаников и владельцев подобных транспортных средств.
Схема рабочего цилиндра сцепления ГАЗ 3307 представляет собой сложное сочетание механизмов. Главной составляющей является главный цилиндр, который устанавливается на рабочую педаль сцепления. В свою очередь, второстепенным цилиндром называется тот, который устанавливается на сцепление. Между этими цилиндрами соединены трубки, по которым происходит передача гидравлической силы.
Принцип работы цилиндра сцепления ГАЗ 3307 заключается в том, что при нажатии на педаль сцепления главный цилиндр формирует давление в гидравлической системе. Это давление передаётся на второстепенный цилиндр, который в свою очередь нажимает на сцепление. Силовые механизмы сцепления разъединяются, и водитель может переключать передачи без воздействия на двигатель.
Одной из особенностей рабочего цилиндра сцепления ГАЗ 3307 является его устройство, обеспечивающее надежную и безопасную работу. Например, на главном цилиндре предусмотрен предохранительный клапан, который открывается при достижении определенного давления, чтобы избежать перегрузки системы. Также, современные модели цилиндра сцепления изготавливаются из высококачественных материалов, обеспечивающих долговечность и надежность работы.

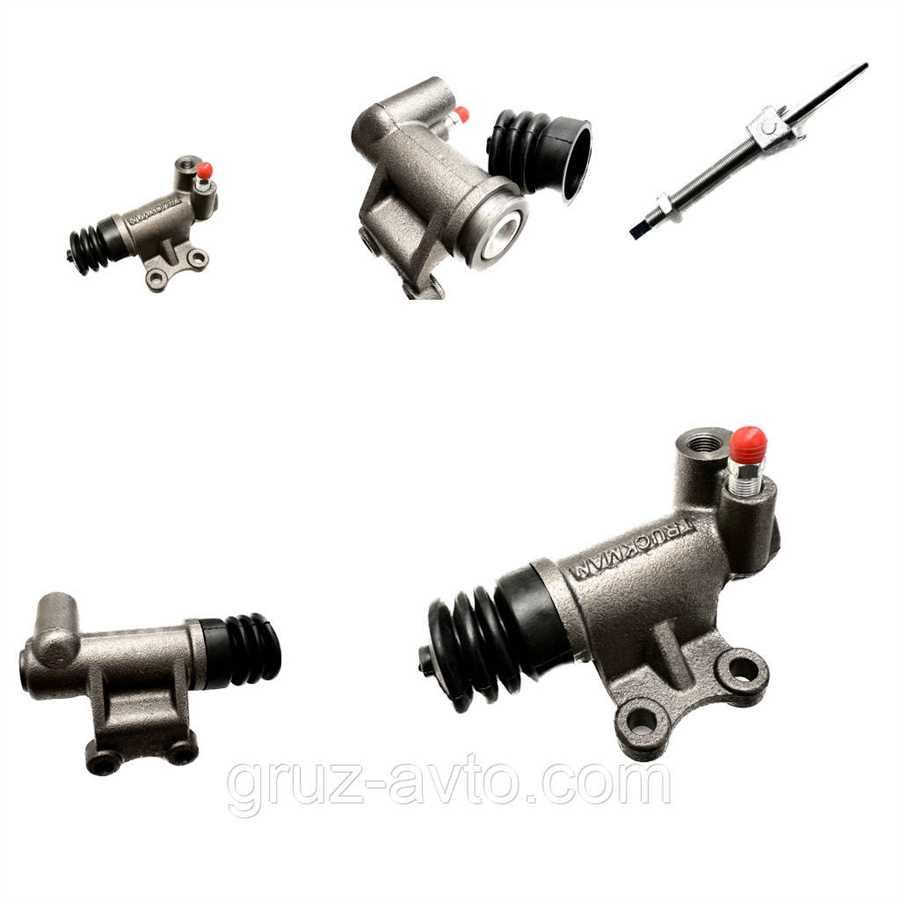

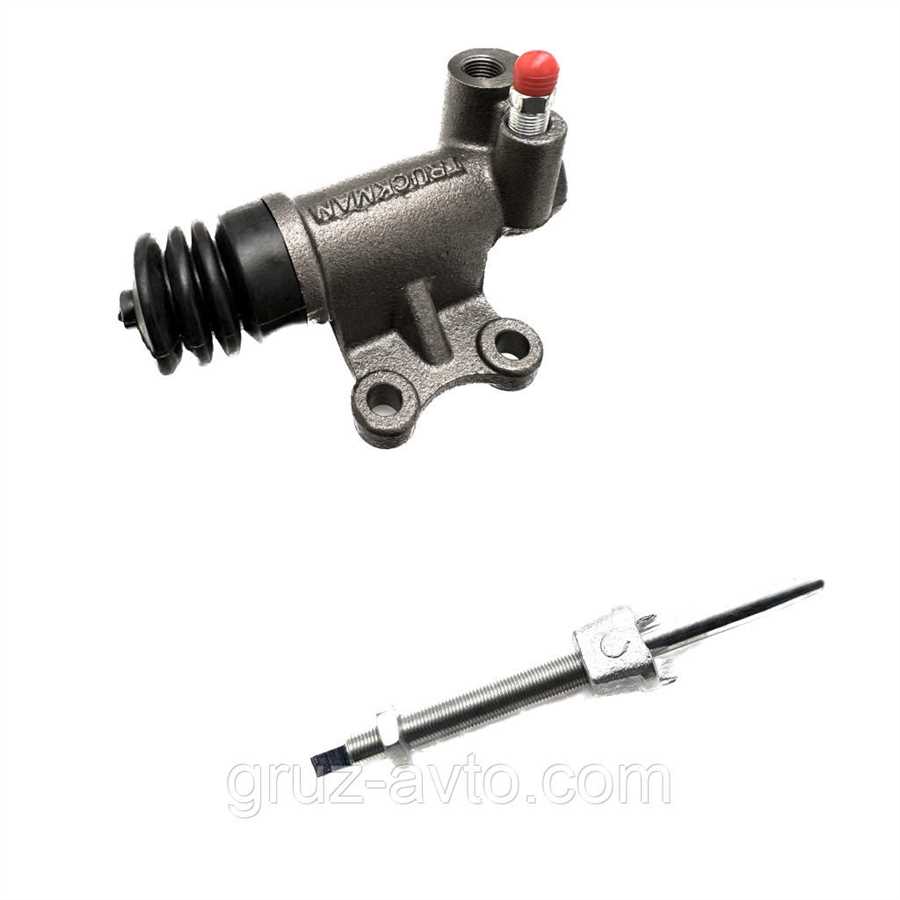

Рабочий цилиндр сцепления ГАЗ 3307
Основной принцип работы рабочего цилиндра сцепления состоит в передаче гидравлического давления, созданного педалью сцепления, на сцепной механизм. При нажатии на педаль сцепления, гидравлическая жидкость под давлением перемещает поршень цилиндра, который в свою очередь передает это движение на вилку сцепления. В результате, сцепной диск освобождается от нажима и разрывает передачу мощности от двигателя к трансмиссии.
Рабочий цилиндр сцепления на ГАЗ 3307 является частью гидравлической системы и состоит из следующих компонентов:
| Название компонента | Описание |
|---|---|
| Главный цилиндр | Создает гидравлическое давление и передает его в рабочий цилиндр |
| Шланги и трубки | Предназначены для передачи гидравлической жидкости между главным и рабочим цилиндром |
| Толкатель | Передает движение от рабочего цилиндра к вилке сцепления |
| Вилка сцепления | Перемещает сцепной диск в зависимости от давления в системе сцепления |
Особенностью рабочего цилиндра сцепления ГАЗ 3307 является его устойчивость к высоким нагрузкам и долговечность. Он способен выдерживать большие давления и частые переключения передач без потери своей эффективности. Кроме того, рабочий цилиндр имеет конструкцию, обеспечивающую герметичность и защиту от протечек гидравлической жидкости.
Схема рабочего цилиндра сцепления
Схема рабочего цилиндра сцепления включает в себя следующие элементы:
1. Главный цилиндр
Главный цилиндр представляет собой гидравлический бак, в котором находится тормозная жидкость. Он соединен с педалью сцепления и управляется нажатием на эту педаль, выступая в роли передаточного механизма. Когда водитель нажимает на педаль сцепления, главный цилиндр создает гидравлическое давление, которое передается по трубопроводу к вторичному цилиндру.
2. Вторичный цилиндр
Вторичный цилиндр расположен на рабочем корпусе сцепления и соединен с главным цилиндром трубкой. Когда гидравлическое давление от главного цилиндра поступает во вторичный цилиндр, он создает силу нажатия на вилку сцепления и переносит эту силу на диск сцепления. Таким образом, вторичный цилиндр обеспечивает сцепление и разцепление между двигателем и трансмиссией.
Рабочий цилиндр сцепления имеет несколько особенностей:
1. Принцип работы
Принцип работы рабочего цилиндра сцепления основан на преобразовании механической силы, создаваемой водителем, в гидравлическое давление. Главный цилиндр переводит это давление во вторичный цилиндр, который в свою очередь передает силу нажатия на диск сцепления.
2. Герметичность
Рабочий цилиндр сцепления должен быть герметичным, чтобы предотвратить вытечку тормозной жидкости и обеспечить надежную работу системы. Такая герметичность достигается через использование уплотнительных колец и манжет.
3. Обслуживание
Рабочий цилиндр сцепления требует регулярного обслуживания, включающего проверку уровня тормозной жидкости, состояния уплотнительных элементов и наличия утечек. При обнаружении любых проблем или повреждений необходима замена или ремонт цилиндра.
Принцип работы рабочего цилиндра сцепления
Принцип работы рабочего цилиндра сцепления основан на использовании гидравлической системы. Система включает в себя рабочий цилиндр, главный цилиндр сцепления, трубки и шланги, а также главный вал сцепления и диск сцепления.
В процессе работы, при нажатии на педаль сцепления, главный цилиндр сцепления посылает гидравлический сигнал в рабочий цилиндр, который под действием давления перемещает поршень вперед. В результате этого, выжимной подшипник, соединенный с поршнем, прижимает диск сцепления к маховику двигателя. Это приводит к разрыву связи между двигателем и коробкой передач, и позволяет плавно переключать передачи или останавливать автомобиль.
При отпускании педали сцепления, главный цилиндр сцепления перестает посылать гидравлический сигнал, и рабочий цилиндр возвращает поршень в исходное положение под действием пружин. Диск сцепления отрывается от маховика, и связь между двигателем и коробкой передач восстанавливается.
- Преимущества использования рабочего цилиндра сцепления в ГАЗ 3307:
- Плавное переключение передач и остановка автомобиля без выключения двигателя;
- Улучшенная надежность работы сцепления;
- Увеличение срока службы деталей сцепления;
- Уменьшение физической нагрузки на водителя при пользовании сцеплением.
Особенности рабочего цилиндра сцепления
Первая особенность заключается в том, что рабочий цилиндр сцепления установлен на рабочей стороне двигателя и связан со сцеплением через гидравлическую систему. Это позволяет передавать усилие с педали сцепления на рабочий цилиндр сцепления без применения механических связей.
Вторая особенность состоит в применении в рабочем цилиндре сцепления герметичного поршня, который обеспечивает надежную работу системы. Данный поршень предотвращает проникновение воздуха и пыли в систему сцепления, что существенно увеличивает срок ее службы.
Третья особенность связана с наличием специального расширительного бачка, который помогает компенсировать изменения объема жидкости в гидравлической системе при изменении температуры и давления. Это позволяет предотвратить повреждение системы сцепления.
Кроме того, рабочий цилиндр сцепления обладает простой схемой принципа работы, что упрощает его эксплуатацию и обслуживание. Замена поршня или ремонт обычно не представляют сложностей и могут быть выполнены с минимальными затратами времени и ресурсов.
Важно отметить, что правильная эксплуатация и своевременное обслуживание рабочего цилиндра сцепления существенно продлевают срок его службы и обеспечивают надежную работу системы сцепления автомобиля ГАЗ 3307.
Конструкция рабочего цилиндра сцепления
Рабочий цилиндр сцепления представляет собой гидравлическую систему, состоящую из цилиндрической колбы, поршня, трубок и гидравлического шланга. Колба цилиндра выполнена из прочного металла и имеет внутренний объем, заполненный гидравлической жидкостью. Герметичность цилиндра обеспечивается резиновыми уплотнительными кольцами на границе колбы и поршня, а также резиновыми манжетами на штоке поршня.
Внутри цилиндра находится поршень, который передвигается под действием гидравлического давления. Для передачи этого давления используются гидравлические трубки, которые соединены с мастер-цилиндром сцепления. Когда водитель нажимает на педаль сцепления, гидравлическая жидкость из мастер-цилиндра передается в рабочий цилиндр, вызывая перемещение поршня внутри колбы.
Перемещение поршня рабочего цилиндра вызывает взаимодействие с другими элементами системы сцепления, например, с диском сцепления и диафрагменной пружиной. При этом, диск сцепления расстается от маховика, что позволяет менять передачи или выключать сцепление. Когда водитель отпускает педаль сцепления, гидравлическая жидкость возвращается в мастер-цилиндр, и поршень возвращается в исходное положение, вновь сжимая диск сцепления.
Особенностью рабочего цилиндра сцепления ГАЗ 3307 является его высокая надежность и долговечность. Конструкция цилиндра обеспечивает минимальные потери гидравлической жидкости и предотвращает проникновение воздуха в систему. Кроме того, устройство цилиндра обеспечивает возможность регулирования зазора между поршнем и колбой, что позволяет поддерживать оптимальное состояние системы сцепления.
Материалы рабочего цилиндра сцепления
Одним из ключевых материалов, используемых в рабочем цилиндре сцепления, является алюминий. Алюминиевый корпус цилиндра обладает высокой прочностью и легкостью, что позволяет ему эффективно справляться с нагрузками и не увеличивать массу сцепления. Благодаря алюминиевому корпусу, цилиндр имеет хорошую теплопроводность, что способствует снижению температурного режима внутри сцепления и повышает его эффективность.
Важным элементом рабочего цилиндра сцепления является поршень. Для его изготовления применяются различные материалы, включая высокопрочную сталь и композитные материалы. Высокопрочная сталь обеспечивает долговечность и надежность поршня, а композитные материалы добавляют ему легкость и уменьшают трение при работе.
Уплотнения рабочего цилиндра сцепления, включающие сальники и прокладки, обычно изготавливаются из резины или полиуретана. Эти материалы обладают высокой эластичностью и могут выдерживать большие давления и температуры, обеспечивая надежную герметизацию цилиндра.
Материалы, использованные в рабочем цилиндре сцепления ГАЗ 3307, специально подобраны для обеспечения его надежности, долговечности и эффективности. Комбинация алюминия, стали и композитов позволяет цилиндру справляться с высокими нагрузками и работать в различных условиях эксплуатации.
Замена и ремонт рабочего цилиндра сцепления
Перед началом замены или ремонта рабочего цилиндра сцепления необходимо произвести следующие действия:
- Остановите автомобиль на ровной поверхности и выключите двигатель.
- Отсоедините провод от клеммы аккумуляторной батареи.
- Снимите привод газораспределительного вала.
- Отсоедините гидравлический шланг и сливной штуцер.
| Деталь | Замена | Ремонт |
|---|---|---|
| Рабочий цилиндр |
|
|
После замены или ремонта рабочего цилиндра сцепления необходимо восстановить систему в обратном порядке, соблюдая все указания и рекомендации производителя.
В случае необходимости замены или ремонта рабочего цилиндра сцепления на ГАЗ 3307, рекомендуется обратиться к квалифицированным специалистам или авторизованному сервисному центру.
Диагностика проблем с рабочим цилиндром сцепления
Несмотря на свою надежность, рабочий цилиндр сцепления может иногда подвергаться поломке или износу. Для предотвращения неполадок и продления срока службы цилиндра сцепления, рекомендуется проводить систематическую диагностику состояния компонента.
Вот некоторые ключевые признаки и методы диагностики проблем с рабочим цилиндром сцепления:
- Течь гидравлической жидкости: свидетельствует о наличии утечки в системе сцепления. Визуально осмотрите рабочий цилиндр на предмет следов жидкости или протекающих мест.
- Давление сцепления: проверьте, достигается ли достаточное давление в системе сцепления. Для этого необходимо использовать манометр и специальное оборудование.
- Трение или затруднение при нажатии педали сцепления: если вы ощущаете сопротивление или затруднение в педали сцепления, это может указывать на проблемы с рабочим цилиндром.
- Шум или вибрация при нажатии педали сцепления: нежелательный звук или вибрация при работе педали могут указывать на неисправность в системе сцепления или цилиндре.
Если вы заметили один из вышеуказанных признаков или наблюдаете другие аномальные поведения при работе сцепления, рекомендуется обратиться к специалисту для более подробной диагностики и ремонта. Это поможет избежать серьезных поломок и обеспечить надежность работы цилиндра сцепления на длительный срок.
Регулировка и обслуживание рабочего цилиндра сцепления
Перед началом обслуживания рабочего цилиндра необходимо убедиться, что двигатель автомобиля выключен, рычаг сцепления в переднем положении и поддержка установлена для предотвращения непредвиденного движения.
Для проверки уровня рабочей жидкости сначала необходимо открыть капот автомобиля и найти бачок сцепления. Откройте его и проверьте уровень жидкости. Если уровень жидкости ниже нормы, добавьте жидкость до требуемого уровня и закройте бачок. Важно использовать рекомендованный производителем тип жидкости.
При регулярной проверке цилиндра сцепления необходимо обратить внимание на его состояние. В случае заметной утечки жидкости или повреждения уплотнительных элементов необходимо заменить рабочий цилиндр.
При проведении регулировки цилиндра необходимо аккуратно прокачать сцепление, чтобы убедиться, что педаль сцепления отпускается полностью. Если педаль недостаточно отжимается или опускается слишком низко, необходимо отрегулировать ход педали.
Регулировка хода педали сцепления производится путем поворота гайки на штоке цилиндра. Поворачивая гайку по часовой стрелке, ход педали уменьшается, а против часовой стрелки — увеличивается. Регулировку следует производить постепенно, проверяя результат после каждого изменения.
При проведении регулировки следует обратить внимание на то, чтобы педаль сцепления не залипала в нажатом положении или не была слишком свободной. Оптимальный ход педали должен предоставлять возможность быстрого и плавного переключения передач без замедления движения автомобиля.
Проводя регулярную проверку и обслуживание рабочего цилиндра сцепления автомобиля ГАЗ 3307, вы сможете обеспечить надежность и долговечность работы сцепления, а также избежать возможных поломок и аварийных ситуаций на дороге.
Популярные производители рабочих цилиндров сцепления
На рынке существует множество производителей рабочих цилиндров сцепления, которые предлагают разнообразные модели и варианты. Некоторые из наиболее популярных производителей включают:
1. LuK
LuK — одна из ведущих компаний в области производства элементов сцепления. Они предлагают широкий ассортимент цилиндров сцепления для различных моделей грузовых автомобилей, включая ГАЗ 3307. Их цилиндры отличаются высоким качеством, надежностью и эффективной работой.
2. Sachs
Sachs — еще один из ведущих производителей рабочих цилиндров сцепления. Они известны своей высокой степенью инженерной точности и качеством продукции. Цилиндры сцепления Sachs обеспечивают эффективную передачу усилий и обладают долгим сроком службы, что делает их популярными среди владельцев грузовиков ГАЗ 3307.
3. Bendix
Bendix — известный производитель компонентов для автомобильной промышленности. Они специализируются на производстве высококачественных рабочих цилиндров сцепления, которые обеспечивают надежную работу и плавное сцепление. Цилиндры сцепления Bendix изготавливаются с использованием современных технологий и проходят строгий контроль качества.
Выбор конкретного производителя рабочего цилиндра сцепления зависит от предпочтений владельца и требований к автомобилю. Важно выбирать проверенные бренды, которые производят надежные и высококачественные детали, чтобы обеспечить надежную работу сцепления в автомобиле ГАЗ 3307.
Сравнение рабочих цилиндров сцепления разных моделей
Сравнивая рабочие цилиндры сцепления разных моделей, можно выделить несколько основных параметров:
Схема работы: Некоторые модели автомобилей используют гидравлическую схему работы рабочего цилиндра сцепления, в то время как другие модели могут использовать пневматическую или механическую схему. Каждая схема имеет свои уникальные особенности и преимущества.
Усилие нажатия: Разные модели автомобилей могут иметь разные требования к усилию нажатия сцепления. Некоторые модели требуют более высокое усилие для надежной работы сцепления, в то время как другие модели могут требовать меньшего усилия.
Ресурс работы: Важным параметром является ресурс работы рабочего цилиндра сцепления. Некоторые модели могут иметь более долгий срок службы, чем другие, что может быть важным фактором при выборе цилиндра для замены.
Качество материалов и изготовления: Как и любой другой компонент автомобиля, рабочий цилиндр сцепления должен быть изготовлен из качественных материалов и иметь высокое качество изготовления. Это гарантирует надежную и долговечную работу цилиндра.
Сравнивая рабочие цилиндры сцепления разных моделей, следует учитывать их особенности и требования автомобиля. Выбор правильного рабочего цилиндра сцепления может повлиять на надежность и комфортность работы сцепления автомобиля.
