Как проверить диоды и мостовые выпрямители в автомобильном генераторе самостоятельно

Неисправный генератор — одна из самых коварных поломок, с которой может столкнуться автовладелец. Проблема не всегда проявляется резко: напряжение в бортовой сети может падать постепенно, аккумулятор начинает недозаряжаться, а лампочка на панели приборов загорается лишь при определённых условиях. При этом симптомы легко спутать с выходом из строя АКБ или плохим контактом в цепи. На самом деле, корень неполадки часто кроется в диодном мосте — ключевом элементе выпрямительного блока генератора.

Диодный мост отвечает за преобразование переменного тока, вырабатываемого генератором, в постоянный, необходимый для питания электроники и зарядки аккумулятора. Если хотя бы один из диодов выходит из строя, вся система начинает работать с перебоями. Пробитый диод пропускает ток в обе стороны, что приводит к утечкам, перегреву и, в конечном итоге, к полному отказу генератора. Обрыв диода снижает выходное напряжение и уменьшает эффективность зарядки. В обоих случаях диагностика требуется незамедлительно.

Многие автовладельцы при первой же неисправности спешат на СТО или сразу меняют генератор целиком, не задумываясь, что ремонт может быть простым и недорогим. Замена диодного моста — операция, доступная даже в домашних условиях при наличии базовых навыков работы с мультиметром и паяльником. Главное — правильно определить неисправность. А для этого нужно понимать, как устроен диодный мост, какие типы диодов используются в автомобильных генераторах и как их проверять.

Современные диодные мосты изготавливаются как в виде сборок, так и отдельных элементов, закреплённых на алюминиевой пластине для отвода тепла. Они рассчитаны на значительные токи и колебания температур, но при этом уязвимы к перегрузкам, короткому замыканию в бортовой сети и попаданию влаги. Некачественные компоненты или нарушения в процессе эксплуатации быстро выводят их из строя. Выбор правильных заменителей — не менее важный этап, чем сама диагностика. Подбор диодов должен учитывать прямой ток, обратное напряжение и тип корпуса. Оригинальные или высококачественные аналоги можно найти на специализированных платформах, где представлены компоненты с документацией и техническими параметрами. Например, на ресурсе https://eicom.ru/catalog/discrete-semiconductor-products/diodes-bridge-rectifiers/ доступен широкий ассортимент диодов и мостовых выпрямителей, подходящих для ремонта автомобильной электроники.

Проверка диодов — это не магия, а простая логика полупроводниковых переходов. Любой диод пропускает ток только в одном направлении. Это свойство и лежит в основе тестирования. С помощью мультиметра в режиме проверки диодов можно быстро выявить как пробой, так и обрыв. Главное — знать, куда прикладывать щупы и что означают показания прибора. Ошибки при диагностике возникают не из-за сложности метода, а из-за непонимания принципа работы выпрямителя и неправильного подхода к измерениям.

В этой статье вы узнаете, как устроен диодный мост генератора, какие инструменты нужны для диагностики, как правильно снять и разобрать выпрямительный блок, и — самое важное — как шаг за шагом проверить каждый диод, не повредив остальные компоненты. Мы разберём типичные ошибки при тестировании, объясним, почему нельзя проверять диоды под напряжением и как интерпретировать результаты измерений. Также расскажем, когда ремонт оправдан, а когда лучше заменить узел целиком.

Автомобильный генератор вырабатывает переменный ток, но бортовая сеть и аккумулятор требуют постоянного напряжения. Именно поэтому в конструкции генератора присутствует диодный мост — ключевой элемент, отвечающий за преобразование переменного тока в постоянный. Он состоит из шести полупроводниковых диодов, объединённых в единую схему: три из них пропускают положительную полуволну, три — отрицательную, направляя её по нужному пути. Благодаря этому ток течёт в одном направлении, обеспечивая стабильную зарядку аккумулятора и питание электронных систем даже на холостых оборотах двигателя.

Принцип работы диодного моста основан на односторонней проводимости полупроводниковых диодов. Когда обмотка статора генератора вырабатывает переменное напряжение, его положительные и отрицательные полуволны поступают на соответствующие диоды. Диоды с положительной полярностью проводят ток только в сторону «плюса» выхода, а отрицательные — направляют «минус» на корпус. В результате на выходе формируется пульсирующее, но однонаправленное напряжение, которое затем сглаживается конденсаторами и регулируется реле-регулятором. Эта схема называется трёхфазным выпрямителем Ларионова и используется в подавляющем большинстве современных автомобильных генераторов.

Экспертный инсайт: Если автомобиль глохнет на ходу или аккумулятор не заряжается, виновником может быть не сам генератор, а вышедший из строя диодный мост — его неисправность часто приводит к пропаданию зарядки. Проверяйте мост при первых признаках нестабильной работы электросистемы.

Надёжность диодного моста напрямую влияет на работоспособность всей системы электроснабжения. Если хотя бы один диод выходит из строя — обрывается или пробивается — выпрямление тока нарушается. Пробитый диод пропускает ток в обе стороны, что приводит к утечке и перегреву. Оборванный — снижает выходное напряжение и мощность генератора. В обоих случаях аккумулятор недозаряжается, а в бортовой сети могут возникнуть помехи, особенно слышимые в аудиосистеме.

Основные функции диодного моста:

• Преобразование переменного тока статора в постоянный для зарядки аккумулятора
• Предотвращение обратного тока с аккумулятора на генератор при выключенном двигателе
• Обеспечение стабильного напряжения на выходе генератора в широком диапазоне оборотов
• Защита обмоток статора от перегрузок и коротких замыканий

Диодный мост устанавливается на теплоотводящую пластину или алюминиевую подушку, поскольку при работе диоды нагреваются. Особенно это актуально при высоких токах зарядки и длительных поездках. Перегрев — одна из частых причин выхода из строя моста, особенно при неисправном реле-регуляторе, который может допустить превышение напряжения. Поэтому при ремонте генератора важно не только проверить диоды, но и оценить состояние их крепления и теплоотвода.

Современные диодные мосты могут быть как сборными, так и интегрированными в единую пластиковую или металлическую конструкцию. В первом случае замена отдельного диода возможна, во втором — приходится менять весь блок. Независимо от конструкции, принцип работы остаётся неизменным: точное и надёжное выпрямление тока — залог стабильной работы электрооборудования автомобиля.

Признаки неисправности диодов: на что обратить внимание

Диодный мост — один из ключевых элементов автомобильного генератора, отвечающий за преобразование переменного тока в постоянный. Его неисправность напрямую влияет на стабильность зарядки аккумулятора и работу всей бортовой электросети. Когда диоды выходят из строя, симптомы могут быть неочевидными, особенно на начальных этапах. Многие автовладельцы сначала грешат на аккумулятор или реле-регулятор, теряя время и деньги. Однако при внимательном анализе поведения автомобиля можно выявить тревожные сигналы, указывающие именно на проблемы с выпрямителем.

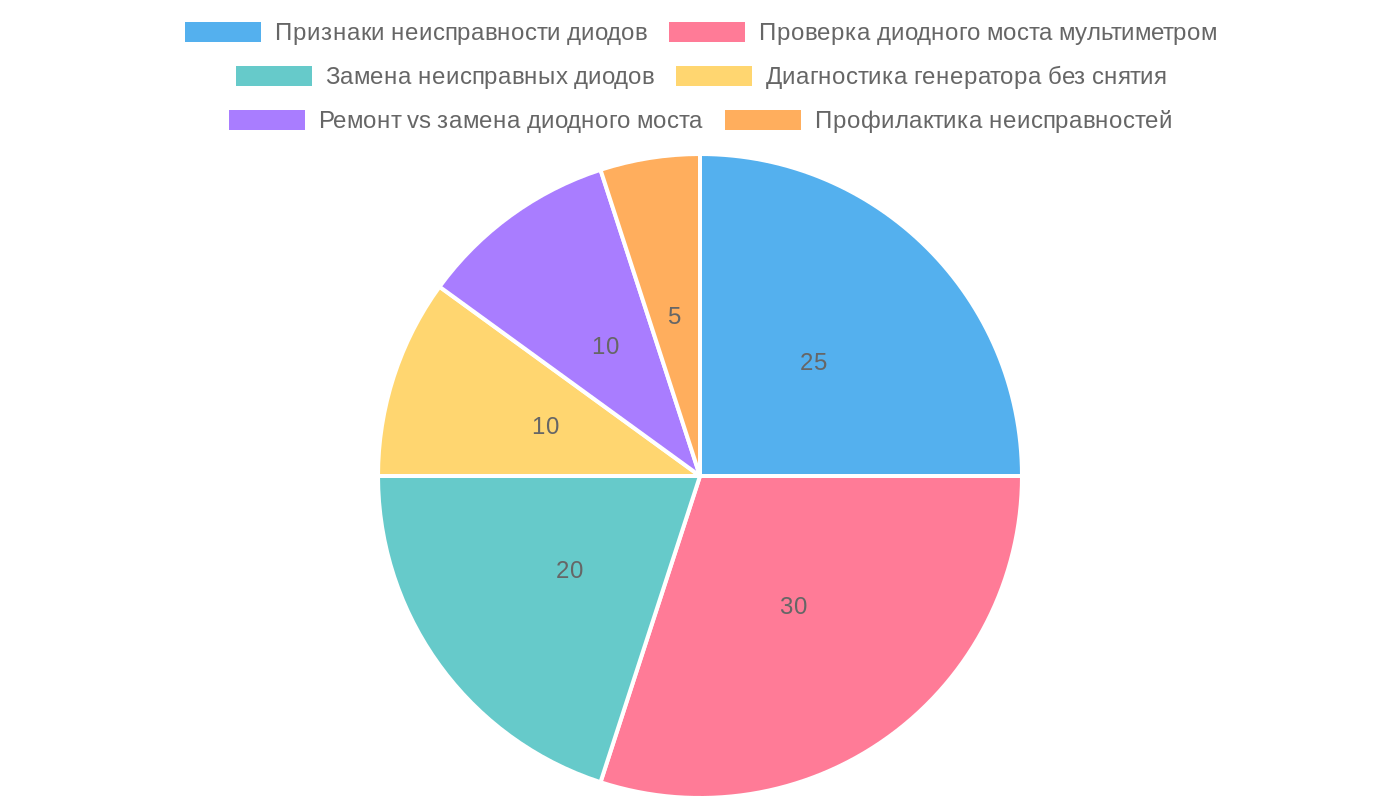

Распределение этапов ремонта и диагностики диодного моста генератора

Один из самых явных признаков — нестабильное напряжение в бортовой сети. Если вольтметр показывает значения ниже 13,2 В на холостых оборотах или выше 14,8 В на высоких, это может свидетельствовать о частичном выходе из строя диодов. Перегрузка или пробой одного или нескольких элементов приводит к нарушению синхронности выпрямления, что вызывает пульсации тока. Эти пульсации не только снижают эффективность заряда, но и могут повредить чувствительную электронику — блоки управления, мультимедиа, системы безопасности.

Экспертный инсайт: Если аккумулятор неожиданно разряжается, а лампочка зарядки на панели приборов горит тускло или мигает — в первую очередь проверьте диодный мост: неисправный диод может пропускать ток в обе стороны, нарушая зарядку и повреждая другие элементы электросети.

Еще один тревожный симптом — появление тусклого света фар, особенно при включении дополнительных потребителей: обогрева стекол, кондиционера, печки. Это происходит из-за недостаточной мощности, выдаваемой генератором. Если часть диодов пробита или оборвана, генератор не может выдать полную амплитуду тока, что приводит к просадкам напряжения. В некоторых случаях можно услышать характерное жужжание из-под капота — результат вибраций, вызванных пульсирующим магнитным полем в обмотках статора при неравномерной нагрузке.

Особое внимание стоит уделить состоянию аккумулятора. При неисправном диодном мосте возможна утечка тока в цепи генератора. Даже при заглушенном двигателе часть диодов может пропускать ток обратно из батареи в обмотки статора. Это приводит к постепенному разряду АКБ за ночь или за время стоянки. Такую неисправность часто путают с неисправностью стартера или плохим контактом клемм, но диагностика тока утечки с помощью мультиметра быстро выявит истинную причину.

Визуальные признаки также могут помочь. После снятия генератора и разборки корпуса стоит осмотреть диодную сборку. Потемнение, следы перегрева, трещины на корпусе диодов — явные маркеры перегрузки. Особенно уязвимы диоды к скачкам напряжения при неправильной эксплуатации: например, при запуске двигателя от внешнего источника с неправильной полярностью. Такие ошибки приводят к мгновенному пробою нескольких элементов.

Основные симптомы неисправности диодного моста:

• Нестабильное напряжение на клеммах аккумулятора (менее 13,2 В или более 14,8 В)
• Постоянный разряд АКБ при выключенном двигателе
• Тусклый свет фар, особенно при включении дополнительных потребителей
• Появление помех в аудиосистеме — фонового гула или шипения в динамиках
• Жужжание или гул из области генератора на средних и высоких оборотах
• Запах горелого пластика или гари после длительной поездки
• Срабатывание лампы зарядки на панели приборов при определенных режимах работы

Наличие одного или нескольких из этих признаков — весомый повод для диагностики диодного моста. Учитывая относительную простоту и доступность проверки мультиметром, игнорировать эти симптомы нецелесообразно. Раннее выявление неисправности позволяет избежать более серьезных последствий — от полного выхода из строя генератора до повреждения электронных блоков автомобиля.

Инструменты и оборудование для проверки диодного моста

Проверка диодного моста — ключевой этап диагностики неисправностей автомобильного генератора. От состояния выпрямительного блока напрямую зависит стабильность зарядки аккумулятора и работоспособность бортовой электросети. Использование правильного оборудования позволяет точно выявить пробой, обрыв или утечку в диодах, не прибегая к замене всего узла вслепую. Многие автолюбители ошибочно полагают, что для диагностики достаточно мультиметра, но на практике полный анализ требует не только точного прибора, но и понимания его режимов, а также методики подключения.

Современные диодные мосты, особенно в генераторах последних поколений, могут включать защитные элементы, стабилитроны и дополнительные диоды для питания обмотки возбуждения. Это усложняет диагностику и повышает требования к точности измерений. Использование дешёвых или неоткалиброванных приборов может привести к ложным срабатываниям и неверным выводам. Поэтому выбор инструментов — не формальность, а техническая необходимость, влияющая на достоверность диагностики и долговечность ремонта.

Экспертный инсайт: Для точной проверки диодного моста используйте мультиметр в режиме прозвонки — это позволяет быстро выявить как явные обрывы, так и скрытые утечки тока, которые не всегда видны при визуальном осмотре.

Основные приборы для проверки

Для качественной проверки диодного моста требуется минимальный, но точный набор оборудования. Ниже перечислены инструменты, которые должен иметь в арсенале как профессионал, так и грамотный автолюбитель.

• Цифровой мультиметр с функцией проверки диодов — основной инструмент. Должен показывать прямое падение напряжения на p-n переходе (обычно 0,5–0,7 В для кремниевых диодов) и бесконечное сопротивление в обратном направлении. Наличие звуковой прозвонки упрощает процесс.
• Тестер диодов (ламповый пробник) — альтернатива мультиметру. Состоит из источника питания 12 В, лампочки и щупов. Визуально показывает проводимость: лампа горит при прямом включении, не горит — при обратном. Удобен при отсутствии цифрового прибора.
• Изолированные щупы с тонким наконечником — необходимы для точного контакта с ножками диодов, особенно в плотных сборках. Обычные толстые щупы могут вызывать замыкания между соседними элементами.
• Паяльная станция с регулировкой температуры — нужна, если предполагается выпаивание неисправных диодов. Перегрев выводов приводит к повреждению как самого диода, так и печатной платы (если мост на подложке).
• Омметр с высоким внутренним сопротивлением — применяется в сложных случаях для проверки утечки тока через диод в закрытом состоянии. Обычный мультиметр может не выявить слабый пробой.

Дополнительные приспособления

Помимо основных приборов, полезно иметь под рукой вспомогательные средства, которые ускоряют и упрощают процесс.

• Лупа с подсветкой — помогает визуально оценить состояние корпусов диодов, особенно при поиске трещин или следов перегрева.
• Сжатый воздух или кисточка — для очистки моста от пыли, масла и следов электролита, которые могут искажать результаты измерений.
• Термостойкий флюс и припой — при необходимости ремонта. Использование активных флюсов не рекомендуется — они могут вызвать коррозию.

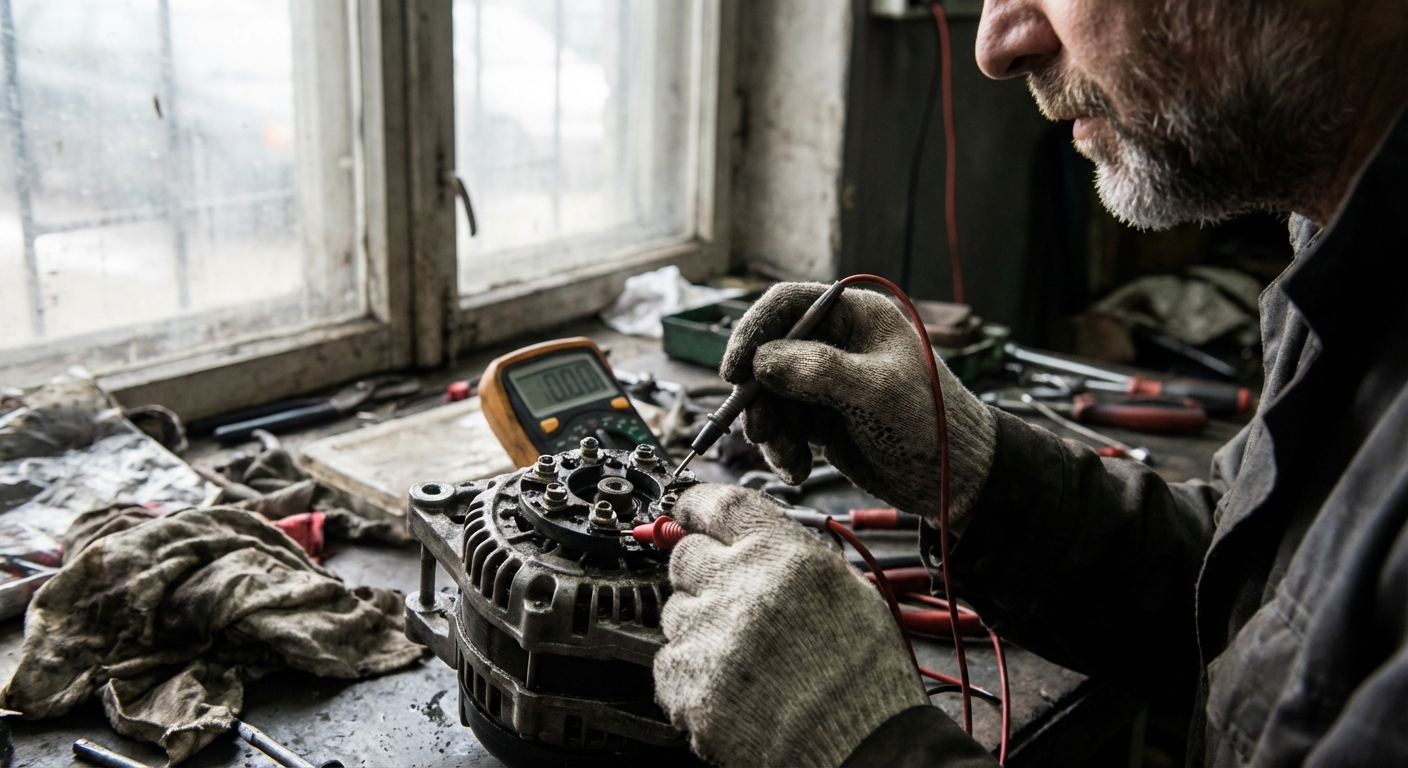

Пошаговая проверка диодов мультиметром в домашних условиях

Диодный мост — ключевой элемент выпрямительного блока автомобильного генератора. Его задача — преобразовывать переменный ток в постоянный, подаваемый на аккумулятор и бортовую сеть. При выходе из строя одного или нескольких диодов зарядка пропадает или становится нестабильной. Пробой или обрыв диода легко определить с помощью обычного цифрового мультиметра, который есть у большинства автолюбителей. Главное — понимать принцип работы полупроводникового перехода и правильно интерпретировать показания прибора.

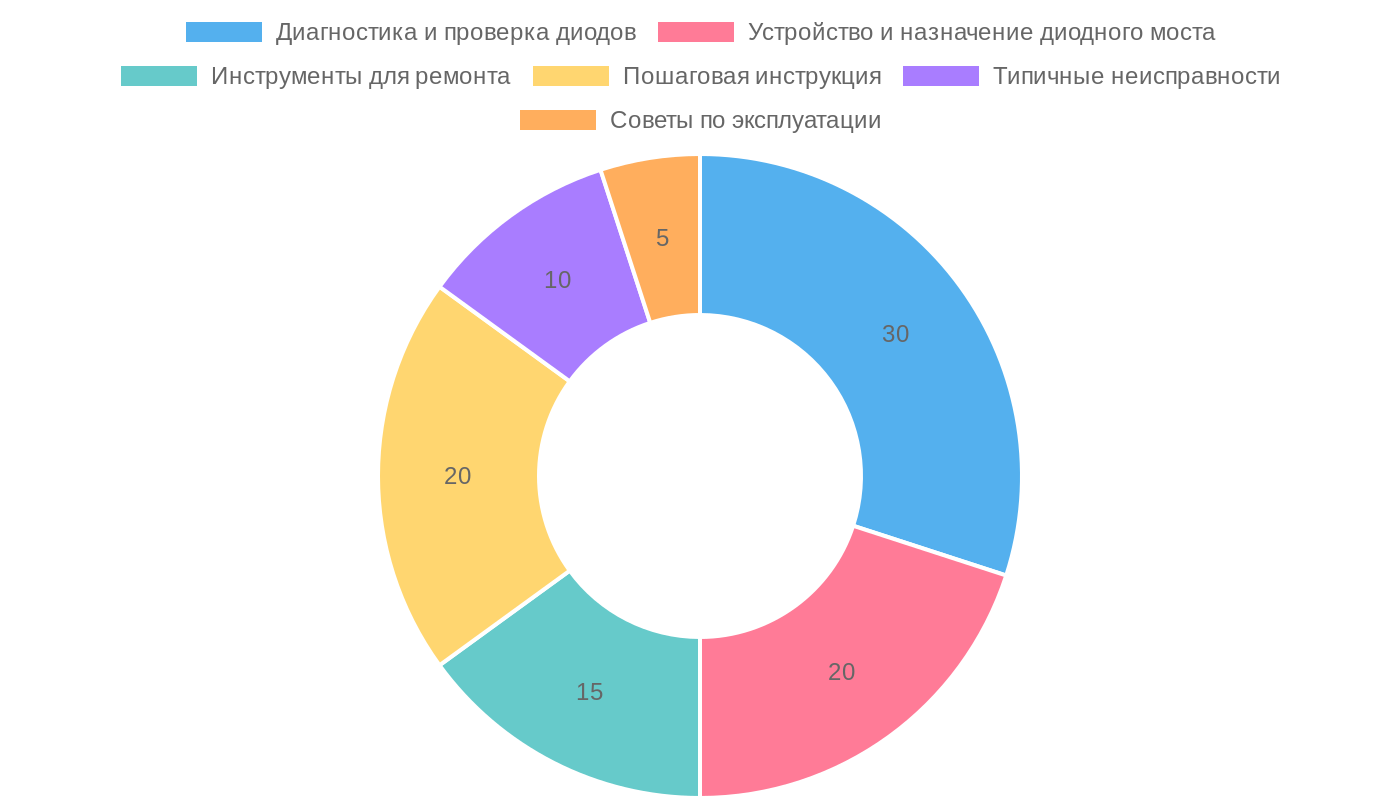

Анализ текста о ремонте автомобильного генератора

Перед началом диагностики обязательно отключите аккумулятор. Снимите генератор с двигателя и разберите его до выпрямительного блока. Диодный мост обычно представляет собой алюминиевую пластину с закреплёнными диодами — три положительных и три отрицательных, соединённых в мостовую схему. Некоторые модели имеют встроенные дополнительные диоды для питания обмотки возбуждения — их тоже нужно проверить. Работайте аккуратно: перегрев или механическое повреждение могут вывести из строя исправные элементы.

Экспертный инсайт: Перед проверкой диодов обязательно отключите аккумулятор и снимите клемму с генератора — даже небольшое напряжение может исказить показания мультиметра или повредить прибор.

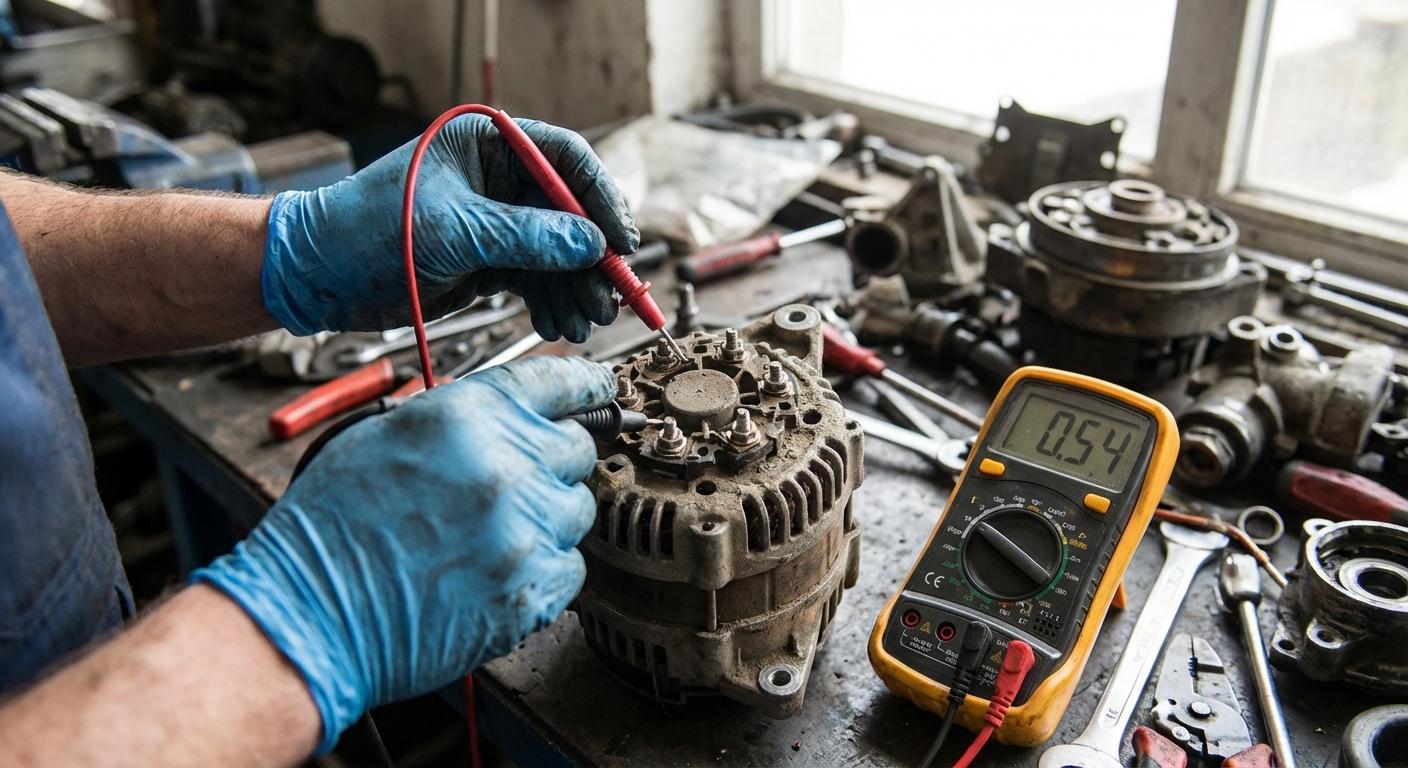

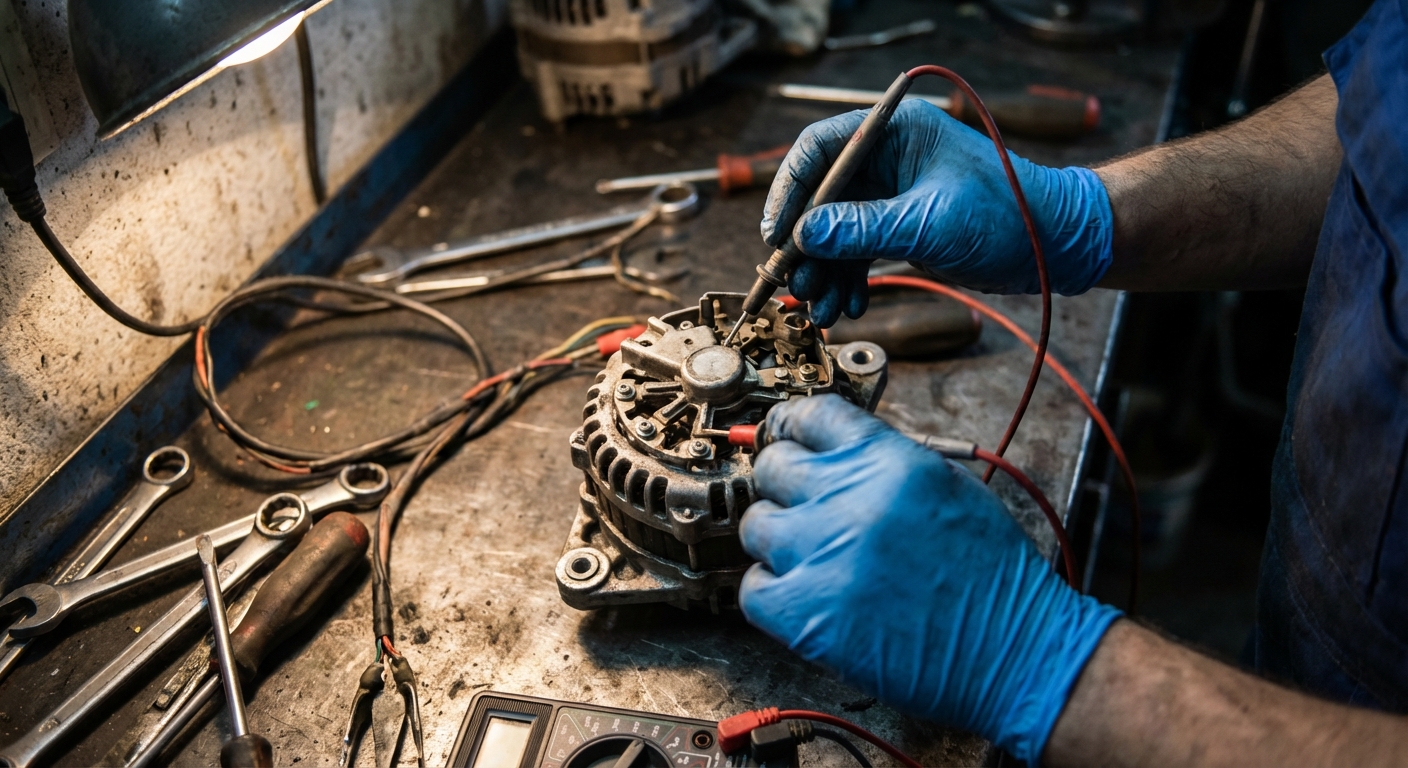

Установите мультиметр в режим проверки диодов — на дисплее появится значок диода или символ «→|—». В этом режиме прибор подаёт на компонент небольшое напряжение и измеряет падение на переходе. У исправного кремниевого диода прямое падение составляет 0,5–0,7 В, обратное — «OL» или «1» (обрыв). Если прибор показывает 0 или близкое к нулю значение в обе стороны — диод пробит. Если «OL» в обе стороны — произошёл обрыв.

Проверка положительных диодов

Перед началом убедитесь, что мультиметр работает корректно — проверьте щупы на кратковременном замыкании. Затем выполните следующие шаги:

• Плюсовой (красный) щуп подключите к выводу положительного диода, впаянного в алюминиевую пластину (общий плюс).
• Минусовой (чёрный) щуп приложите к свободному выводу диода.
• На дисплее должно отобразиться значение 0,5–0,7 В — это прямое сопротивление перехода.
• Поменяйте щупы местами: красный — на свободный вывод, чёрный — на пластину.
• Прибор должен показать «OL» — признак исправности.

Проверка отрицательных диодов

Отрицательные диоды запрессованы в корпус выпрямителя и соединены с «массой». Проверка аналогична, но с обратной полярностью:

• Чёрный щуп подключите к корпусу (минусовой пластине).
• Красный — к свободному выводу отрицательного диода.
• Ожидаемое значение — 0,5–0,7 В.
• При смене щупов прибор должен показать «OL».
• Если показания отличаются — диод неисправен.

Проверка дополнительных диодов (если есть)

В некоторых генераторах установлены три дополнительных диода, питающих ротор через реле-регулятор. Их проверка выполняется по тому же принципу — тестирование прямого и обратного сопротивления. Неисправность одного из них может вызвать слабую зарядку на холостых оборотах.

Если обнаружены неисправные диоды, замените весь блок целиком. Паять отдельные элементы нецелесообразно — высок риск перегрева и последующего отказа. Современные диодные мосты стоят недорого, а их замена занимает 10–15 минут. После установки нового моста соберите генератор, установите его на двигатель и проверьте напряжение на клеммах аккумулятора — оно должно быть в пределах 13,8–14,4 В при средних оборотах.

Что делать, если обнаружена неисправность: ремонт или замена

Обнаружение неисправности диодного моста — это не приговор. Многие автовладельцы сразу бросаются в магазин за новым генератором, считая, что ремонт нецелесообразен. Но практика показывает иное: при грамотном подходе восстановление диодного моста обходится в разы дешевле, а качество работы при соблюдении технологии ничем не уступает заводскому. Ключевое — правильно оценить состояние генератора в целом, а не только выпрямительного блока. Если корпус не повреждён, подшипники не люфтят, а обмотки не имеют следов перегрева, то ремонт — логичное и экономически обоснованное решение.

Однако не стоит слепо доверяться «экономии». Некоторые неисправности сигнализируют о глубинных проблемах, при которых даже замена диодов — временная мера. Например, если генератор вышел из строя из-за попадания влаги или масла, важно устранить первопричину, иначе новый мост сгорит через несколько сотен километров. Также критично проверить реле-регулятор и состояние аккумуляторной батареи — перенапряжение в бортовой сети часто становится причиной повторного выхода диодов из строя.

Экспертный инсайт: Не спешите менять генератор целиком — ремонт диодного моста часто обходится в несколько раз дешевле и при качественном выполнении не уступает замене по надёжности.

Когда ремонт оправдан

Вот основные признаки, при которых имеет смысл восстановить генератор:

• Неисправность ограничена диодным мостом — тестер подтвердил пробой одного или нескольких диодов, остальные узлы в норме.
• Генератор относительно новый или с небольшим пробегом — нет износа щёток, подшипников, статора и ротора.
• Конструкция позволяет легко заменить выпрямительный блок — например, в моделях Bosch, Valeo, Denso.
• Вы уверены в своих навыках пайки и имеете доступ к качественным запчастям.

Когда лучше заменить генератор целиком

Иногда ремонт становится бессмысленной тратой времени и ресурсов. Вот случаи, когда стоит выбрать замену:

• Множественные повреждения: пробой диодов на фоне изношенных подшипников, подгоревших щёток и повреждённых обмоток.
• Корпус генератора треснут или деформирован — это нарушает герметичность и приводит к повторным поломкам.
• Генератор эксплуатировался в условиях сильной вибрации или загрязнения — даже новый мост быстро выйдет из строя.
• Доступные запчасти низкого качества — дешёвые диодные мосты часто не выдерживают нагрузки и перегреваются.

Если вы сомневаетесь, стоит ли ремонтировать, проведите комплексную диагностику. Проверьте напряжение на выходе, сопротивление обмоток, состояние электропроводки. Иногда проще и безопаснее установить восстановленный генератор с гарантией, чем собирать «конструктор» из подручных деталей. Главное — не игнорировать проблему. Постоянная зарядка или, наоборот, недозаряд аккумулятора быстро выведут из строя ЭБУ, мультимедиа и другие электронные системы автомобиля.

Часто задаваемые вопросы

Об авторе

Александр Петров в рабочей обстановке.

Александр Петров — ведущий инженер-электрик автосервиса

Александр Петров более 14 лет работает в сфере автомобильной электротехники, специализируясь на диагностике и ремонте электрооборудования легковых и коммерческих автомобилей. За свою карьеру он провёл свыше 2500 проверок генераторов различных производителей — от ВАЗ до BMW и Mercedes. Александр регулярно участвует в технических семинарах производителей Bosch и Denso, а также консультирует сети независимых автосервисов по вопросам диагностики неисправностей электрогенераторов. Его методики используются в обучении молодых специалистов в техническом колледже № 47 г. Казани.

• Сертифицированный специалист по электрооборудованию автомобилей Bosch Service Training
• Лауреат конкурса «Лучший автотехник года» (номинация «Электротехника»), 2021
• Разработчик авторского курса по ремонту генераторов и стартеров (более 300 выпускников)

Заключение

Проверка и ремонт диодного моста — это не просто техническая процедура, а важный элемент поддержания стабильной работы автомобильного генератора. Диоды, хотя и выглядят как мелкие компоненты на выпрямительной пластине, выполняют критическую функцию: преобразуют переменный ток в постоянный, необходимый для зарядки аккумулятора и питания бортовой сети. Их выход из строя может вылиться в серьёзные проблемы — от полного разряда АКБ до повреждения электроники автомобиля. Главное, что должен усвоить каждый автовладелец: диагностика диодного моста — это не прерогатива только автосервисов. С базовым знанием принципа работы генератора, мультиметром и аккуратностью вы можете самостоятельно определить неисправность, сэкономив время и деньги. Более того, своевременная проверка позволяет избежать каскадных поломок — например, когда пробитый диод вызывает перезаряд и выведение из строя дорогостоящих блоков управления.

• Регулярно проверяйте напряжение на клеммах аккумулятора при работающем двигателе — отклонение от нормы (13,8–14,5 В) может сигнализировать о проблемах с выпрямителем.
• Если заметили мерцание ламп, быстрый разряд АКБ или посторонний шум в электросети — не откладывайте диагностику. Диодный мост стоит проверить в первую очередь.
• При замене диодов выбирайте компоненты с аналогичными или лучшими техническими характеристиками — это увеличит ресурс сборки.
• Паяйте диоды с соблюдением температурного режима, используя паяльник мощностью не более 60 Вт, чтобы не повредить полупроводники.
• После ремонта обязательно протестируйте генератор под нагрузкой — это исключит скрытые дефекты, проявляющиеся только при высоких токах.

Не бойтесь заглянуть под капот глубже, чем просто долить масло. Современный автомобиль — это сложная система, но её основы доступны для понимания каждому, кто готов потратить немного времени и усилий. Знание, как проверить диодный мост генератора, делает вас не просто водителем, а хозяином своей машины. А это — залог безопасности, надёжности и долгой службы транспортного средства. Начните с малого: возьмите мультиметр, снимите генератор, проведите диагностику. Этот навык однажды может спасти вас от дорогостоящего ремонта или неприятного сюрприза в дороге.
